Smith & Wesson: ghid modele L frame

L frame a fost dezvoltat datorita faptului ca revolverele construite pe platforma K frame (prezentata deja in articolul precedent) aveau probleme dupa o utilizare indelungata cu cartuse de calibrul .357 Magnum. Astfel a fost realizata o platforma de aceeasi marime, dar usor superioara lui K frame, mai solida si mai rezistenta la o folosire intensa cu .357 Magnum

Revolvere L frame (sursa: luckygunner.com)

La inceputul anilor 1980 L frame a fost dezvoltat cu 6 cartuse de .357 Magnum, dar dupa un timp au inceput sa apara si versiunile PLUS, care au 7 cartuse. Un alt element distinctiv fata de K frame este protectia tijei de ejectare, amplasata sub teava: la L frame la cele mai larg folosite modele protectia continua pana sub gura tevii indiferent de lungimea tevii, pe cand la K frame se opreste dupa ~3 inch sau nu exista deloc. Ca numerotare modelelor in L frame au trei cifre (ex: SW model 686) fata de K frame unde au de obicei doua cifre (eg: SW model 13). Logica numerotarii modelelor (descrisa in acest articol) se pastreaza si anume ca modelele ce inceput cu 5xx sunt de culoare albastra (blued), pe cand cele ce incep cu 6xx sunt de culoare argintie (stainless steel), iar cele cu 2xx si 3xx sunt variante snubnose cu teava scurta de ~2-3 inch si corpul realizat din materiale usoare (aliaje).

In anul curent (2021) inca mai gasim in productie modelele: 686, 686 Plus si 586.


Inaltator reglabil (adjustable sights)

Model 686 (wiki) este probabil cel mai cunoscut model pe platforma L. Este un revolver dezvoltat la inceputul anilor 1980 (impreuna cu SW 586 si cu perechea 581 / 681) cu corpul si cilindrul din otel inoxidabil, cu 6 cartuse .357 Magnum si inaltator reglabil. Cu teava de 2.5, 3, 4, 5, 6 si 8.3 inch si cu doua tipuri de maner (patrat si rotund) a fost folosit de catre US Border Patrol, de catre alte departamente din SUA, dar si de catre politia din Luxemburg. Si eu detin un exemplar cu care a fost dotata in trecut politia din Luxemburg, si il voi prezenta in materiale viitoare. Model 686 Plus este varianta cu 7 cartuse al lui 686 clasic. Ambele modele sunt inca in productie.

Model 586 (wiki) este varianta in culoare negru-albastru-inchis al modelului 686, in rest sunt identice. Varianta cu teava de 8 inch are si catarea ajustabila nu doar inaltatorul. De asemenea cu capacitate marita, Model 586 Plus este varianta cu 7 cartuse al lui 586 clasic. Modelul cu 6 cartuse este inca in productie.

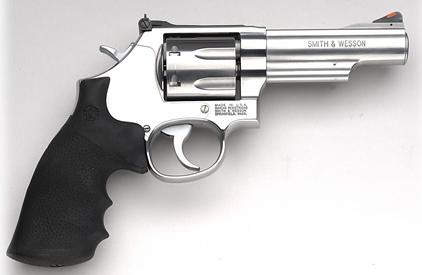

Model 620 (wiki) introdus in 2005 este un revolver in .357 Magnum cu 7 cartuse si cu teava de 4 inch. Tija exectoare este protejata, dar protectia se opreste dupa aproximativ 3 inch, nu se continua pana sub gura tevi cum este la modelele 686, 586, 681, 581. Vizual seamana cu modelele 19 si 66 (pe K frame – prezentate aici) defapt fiind urmasul lui Model 66, doar ca este cu 7 cartuse si evident pe platforma L. A fost produs doar pana in 2009.

Model 520 a fost introdus initial in anii 1980 pe platforma N (va fi si ea tratata in viitor in alt material), dar in 2005 a fost reintrodus un nou model 520, de acesta data pe platforma L avand 7 cartuse cu un cilindrul de titaniu. Cu cadru negru si cilindru de culoare gri mat, revolverul are catarea cu fibra optica si inaltatorul reglabil, iar manerul il are de tip rotund (round butt). Protectia tijei ejectoare este ca la model 620, adica se opreste dupa ~3 inch, nu continua pana sub gura tevii. A fost produs doar pana in 2007.

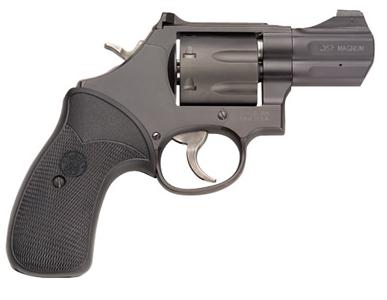

Model 386 (SC) a fost introdus in anul 2001 tot pe platforma L, in calibrul .357 Magnum si 7 cartuse. Lungimea tevii variantei cu cilindrul de titaniu si corpul din scandiu este de 3 inch. Varianta de Personal Defense are teava de 2,5 inch si corpul de culoare neagra. Ambele variante au inaltatorul reglabil. A fost produs pana in 2012.

Sumarizare modele catari ajustabile: La fel cum 686 si 586 sunt practic acelasi revolver (ambele cu protectia tijei ejectoare ce se intinde pana sub gura tevii), doar ca difera finisajul, si modelele 520 si 620 sunt practic acelasi revolver la care difera finisajul (ambele au protectia tijei mai scurta ce se opreste dupa 3 inch). Modelul 386 este un revolver de autoaparare menit sa fie purtat zi de zi, el fiind realizat din aliaje si materiale usoare (titaniu si scandiu) si are teava scurta de 2.5-3 inch.

Smith & Wesson L frame – modelele .38 Special si .357 Magnum

Inaltator fix (fixed sights)

Model 681 a fost introdus tot in anii 1980 si este varianta tot in otel inoxidabil, dar cu inaltator fix al modelului 686. In rest cele doua revolvere sunt identice, cu 6 cartuse in calibrul .357 Magnum, cu protectia tijei pana sub gura tevii, teava de 4 inch. Productia modelului 681 a fost oprita in anul 1992.

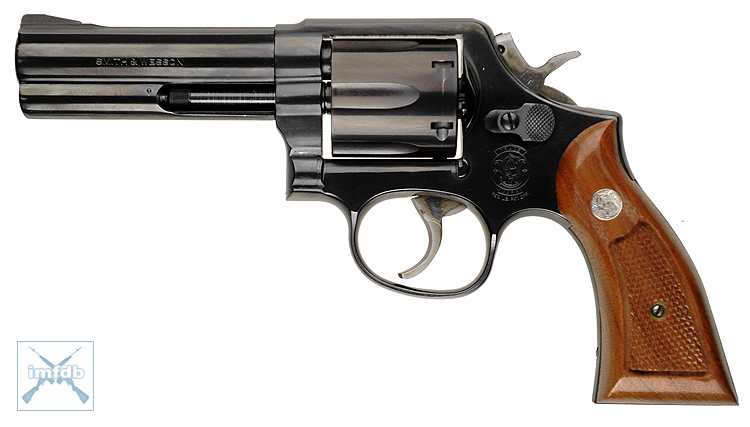

Model 581 este varianta in culoare negru-albastru-inchis al lui 681, sau spus altfel: varianta cu inaltator fix al lui 586. Revolverul are 6 cartuse in .357 Magnum/38 Special, teava de 4 inch, maneul de tip patrat si protectia tijei ejectoare se intinde pana sub gura tevii. Vizual este ca un Model 10 din generatia curenta unde are teava mai groasa (model pe K frame, prezentat aici), dar care are tija ejectoare protejata, protectie ce se intinde pana sub gura tevii. A existat si o varianta speciala doar in calibrul 38 Special realizata pt un departament al politiei din New York (NY Transit Authority). Productia modelului a fost oprita in anul 1988.

Model 619 (wiki) introdus in 2005 este in principiu urmasul lui Model 65 (model pe K frame, prezentat aici), doar ca pe platforma L si cu 7 cartuse in .357 Magnum. Revolverul este fara protectie pentru tija ejectoare si a fost produs doar pana in anul 2007.

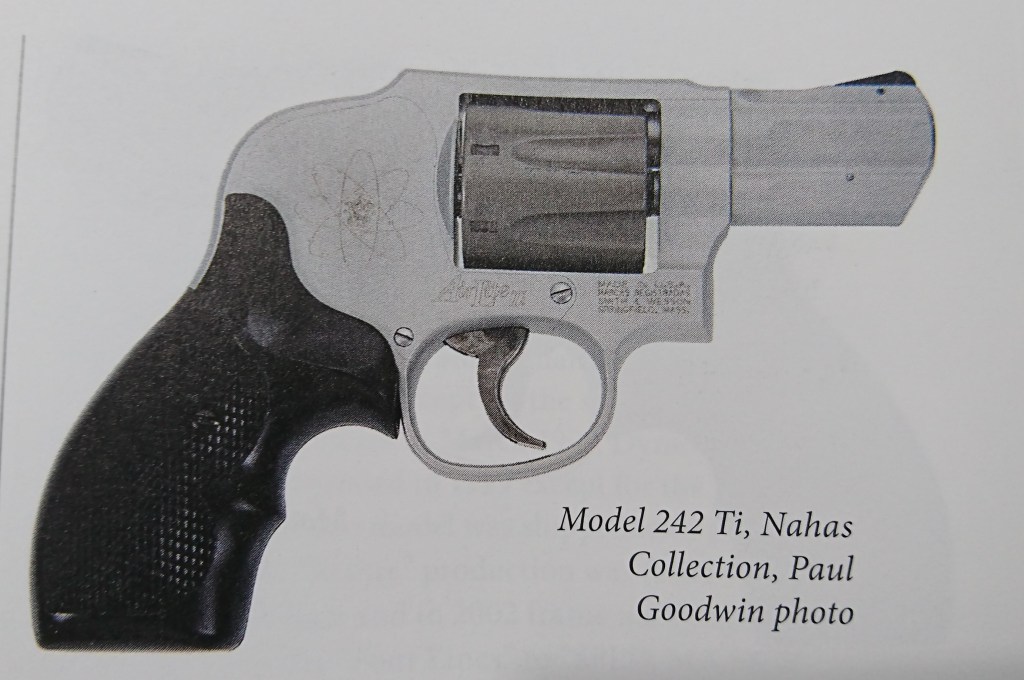

Model 242 (TI) a fost introdus in anul 1999 si este un model doar cu tragaci in dubla actiune, cu cocosul ascuns si care are maner rotund, construit pe baza platformei L. Corpul este din aluminiu, iar cilindrul din titaniu si are 7 cartuse in calibrul .38 Special +P. Revolverul a fost produs doar pana in anul 2000.

Sumarizare modele catari fixe: Modelele 581 si 681 sunt practic acelasi revolver, doar ca difera finisajul, ambele cu protectia tijei ejectoare ce se intinde pana sub gura tevii. Modelul 619 este urmasul lui Model 65 (K frame) si deci nu are protectie la tija ejectoare, iar modelul 242 este un revolver de autoaparare menit sa fie purtat zi de zi, el fiind un revolver de autoaparare usor cu teava de 2.5 inch si realizat din aluminiu si titaniu.


Bibliografie:
– Smith & Wesson weapons catalog 4th edition
www.imfdb.com
– Smith & Wesson – Wikipedia
– Luckygunner.com
