Smith & Wesson: ghid modele K frame

De-a lungul anilor si incepand inca din 1899 Smith & Wesson a dezvoltat numeroase modele de revolvere bazate pe platforma medie numita “K frame” (am prezentat deja detalii despre toate platformele S&W). Realizata initial pentru calibrul .38 Special si extinsa ulterior si pentru .357 Magnum, K frame are o dimensiune medie cu 6 cartuse fiind potrivita pentru majoritatea persoanelor de talie medie.

Revolvere K frame (sursa: luckygunner.com)

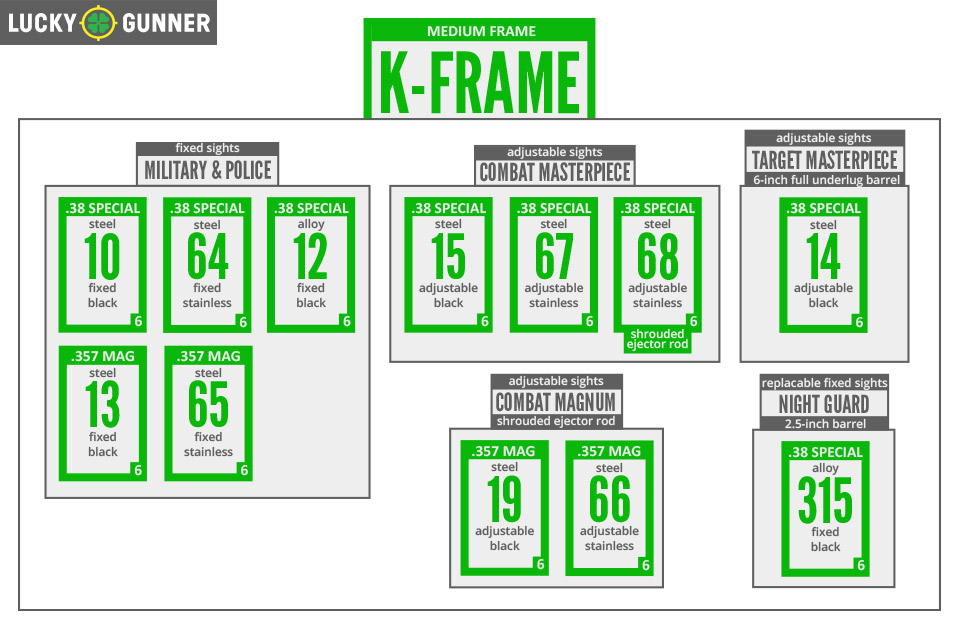

Acest material incearca sa organizeze modelele in calibrul .38 Special si .357 Magnum construite pe baza platformei K frame, toate in actiune dubla si sa prezinte relatia dintre aceste modele. Ma voi folosi initial de diagrama realizata de catre cei de la Lucky Gunner si desi exista mai multe dimensiuni pe care le-am putea organiza, noi le vom imparti dupa tipul catarilor: fixe sau ajustabile. La mijlocului articolului puteti vizualiza o diagrama realizata de noi, care imparte modelele K frame pe mai multe dimensiuni: tip catari, tip material, culoare si calibru.

In anul curent (2021) inca mai gasim in productie modelele: 10, 19 si 66..


Catari fixe (fixed sights)

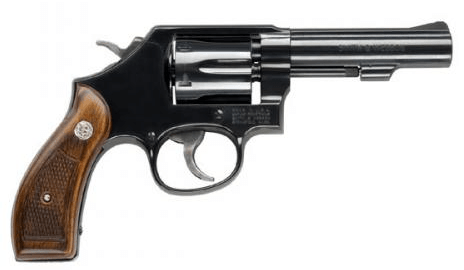

Model 10 (wiki) – cu aproximativ 6.000.000 unitati produse din anul 1899 pana in prezent, Model 10 este cel mai cunoscut model de la SW. Este cunoscut cu numele de Model 10 doar incepand cu anul 1957 de cand SW a schimbat logica numerotarii modelelor, inainte fiind cunoscut sub numele de Model 1899 Military & Police si sub numele de Victory Model. Cu catari fixe, in calibrul .38 Special si cu un cadru de otel de culoare neagra (blued) a fost imbunatatit de-a lungul timpului si acum se produce versiunea a cinsprezecea a lui (Model 10-14). A fost produs cu mai multe lungimi ale tevii (2-6 inch), dar cea mai cunoscuta varianta este cea in 4 inch.

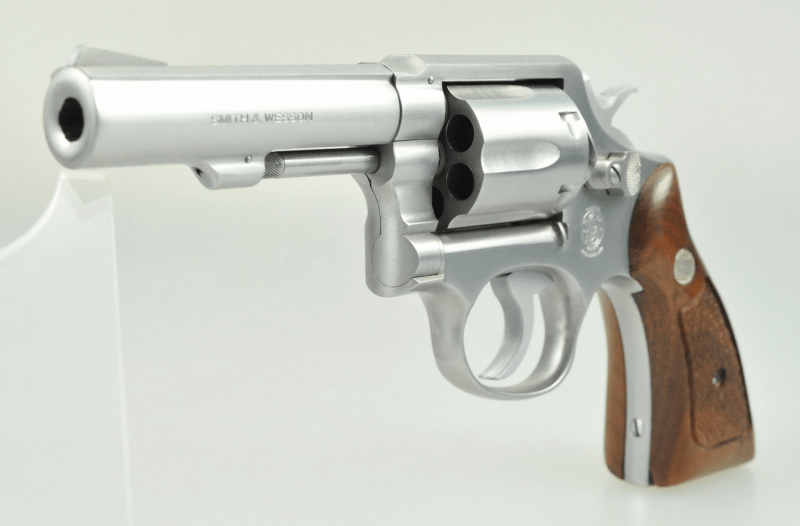

Model 64 (wiki) – este varianta in otel inoxidabil a modelului 10. A fost produs incepand cu anul 1970 tot in calibrul .38 Special, cu cadrul de otel de culoare argintie cu tevi de lungime 2, 3 sau 4 inch (cea mai cunoscuta) si a fost folosit si de catre NYPD. Ultima iteratie 64-8 dateaza din anul 2004.

Model 12 (wiki) – este varianta cu corp de aliaj cu aluminiu a lui Model 10 si a fost produs inca din 1953, dar primind numele de Model 12 doar in anul 1957. Ultima iteratie 12-4 dateaza din anul 1984 si a fost produs cu lungimea de 2 inch (cea mai cunoscuta) sau de 4 inch.

Model 13 (wiki) – este varianta in calibrul .357 Magnum a Modelului 10. Produs din anul 1974 in culoarea neagra (blued) si cu teava de 3 sau 4 inch a fost folosit de mai multe agentii, printre care si New York State Police si de catre FBI.

Model 65 (wiki) – este varianta in calibrul .357 Magnum a Modelului 10 in otel inoxidabil. Produs la cererea Oklahoma Highway Patrol din anul 1972 in culoarea argintiu mat si cu teava de 3 inch sau 4 inch a fost folosit de mai multe agentii, printre care si Texas Criminal Justice Department.

Sumarizare modele catari fixe: La fel cum Model 10 si Model 64 sunt in principiu acelasi revolver in .38 Special la care difera doar culoarea, si Model 13 si Model 65 sunt acelasi revolver in .357 Magnum la care difera din nou doar culoarea. Diferenta intre cele doua perechi 10/64 si 13/65 o face doar calibrul. Model 12 este varianta in .38 Special cu corpul de aliaj de aluminiu.

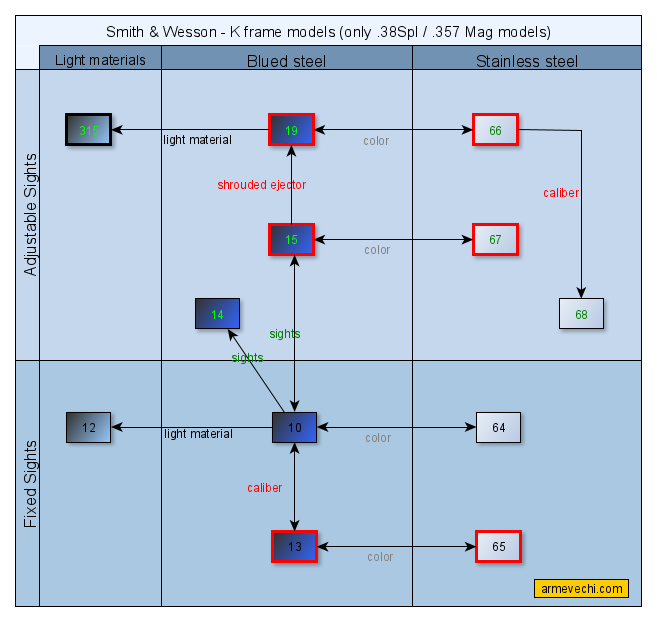

Smith & Wesson K frame – modelele .38 Special si .357 Magnum

Inaltator reglabil (adjustable sights)

Model 14 (wiki) – a fost produs icepand cu 1947 in varianta din otel si avand culoarea neagra (blued) in calibrul .38 Special avand inaltatorul reglabil. Lungimea tevii cea mai relevanta si cea mai larg produsa este cea de 6 inch, dar au existat variante si cu teava de 8,75 inch. Pana in anul 1957 a fost cunoscut sub numele de K-38 Target Masterpiece. A fost folosit de Los Angeles Police Department in anii 60-70.

Model 15 (wiki) – cunoscut initial sub numele de K-38 Combat Masterpiece din 1949, a fost redenumit in Model 15 incepand cu anul 1957. Realizat din otel si avand culoarea neagra (blued) si are calibrul .38 Special. Practic este varianta cu catari ajustabile a lui Model 10, si varianta cu teava mai scurta a lui Model 14 Target Masterpiece. A fost realizat la cererea a mai multor departamente printre care si FBI, care isi doreau o arma in 4 inch cu inaltator ajustabil ce ofera precizia lui Model 14 Target. Arma a fost una foarte populara in randul fortelor de ordine, si arma principala pentru US Air Force Police si al LAPD.

Model 67 (wiki) – in 1972 SW a inceput sa produca tot in calibrul .38 Special versiunea in otel inoxidabil a lui Model 15. Singura diferenta intre cele doua este culoarea (negru/argintiu).

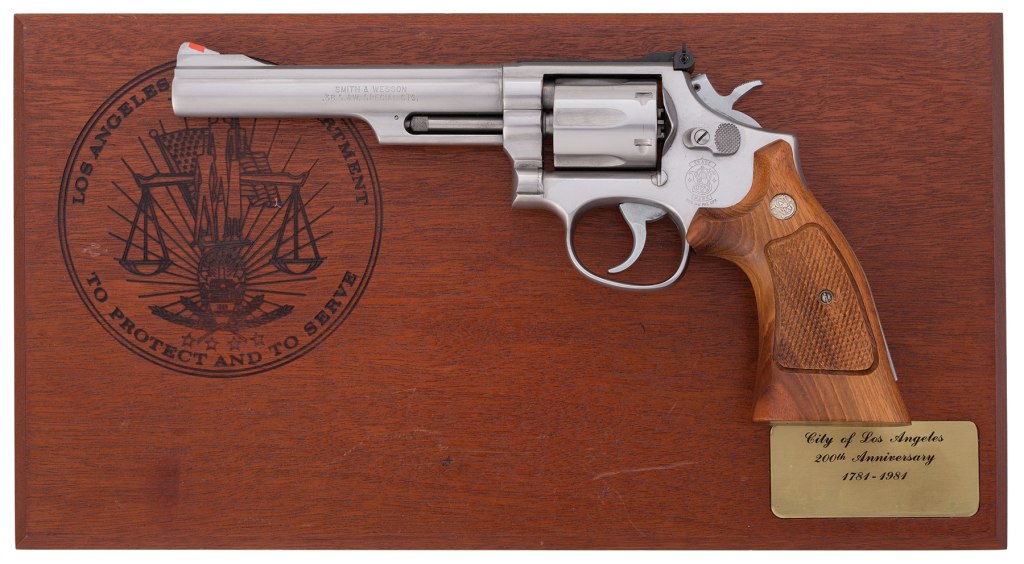

Model 68 (wiki) – produs in serie limitata din 1977 in varianta de otel inoxidabil (argintiu) si doar cu teava de 6 inch pentru California Highway Patrol si Los Angeles Police Department este defapt versiunea in calibrul .38 Special a lui Model 66 (care are calibrul .357 Magnum). Singura diferenta intre modelul 66 si 68 este calibrul. Ca si deosebire fata de Model 15/67 modelul 68 are tija ejectoare acoperita de o protectie (shrouded ejector).

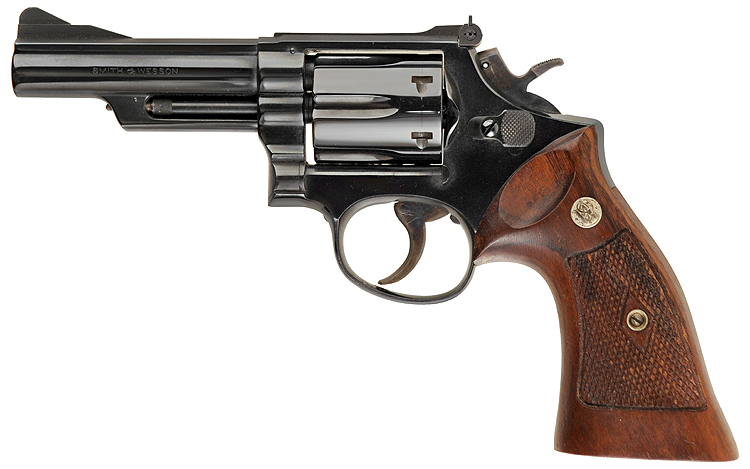

Model 19 (wiki) – introdus in 1957, revolverul ce are calibrul .357 Magnum, are corpul din otel si culoarea neagra (blued) si are inaltatorul ajustabil. Este primul model de pe K frame care are calibrul .357 Magnum. Lungimea tevii este de 2.5, 3, 4 inch (cel mai uzual) sau chiar 6 inch. Modelele de 2.5 si 3 inch au baza manerului rotunjita (round butt), pe cand cele mai lungi au baza manerului mai patrata (square butt). Iteratia curenta care este inca in productie este 19-9.

Model 66 (wiki) – a fost introdus in 1970, si este versiunea in otel inoxidabil a lui Model 19, deci tot in calibrul .357 Magnum, aceasta fiind singura diferenta dintre cele doua modele.

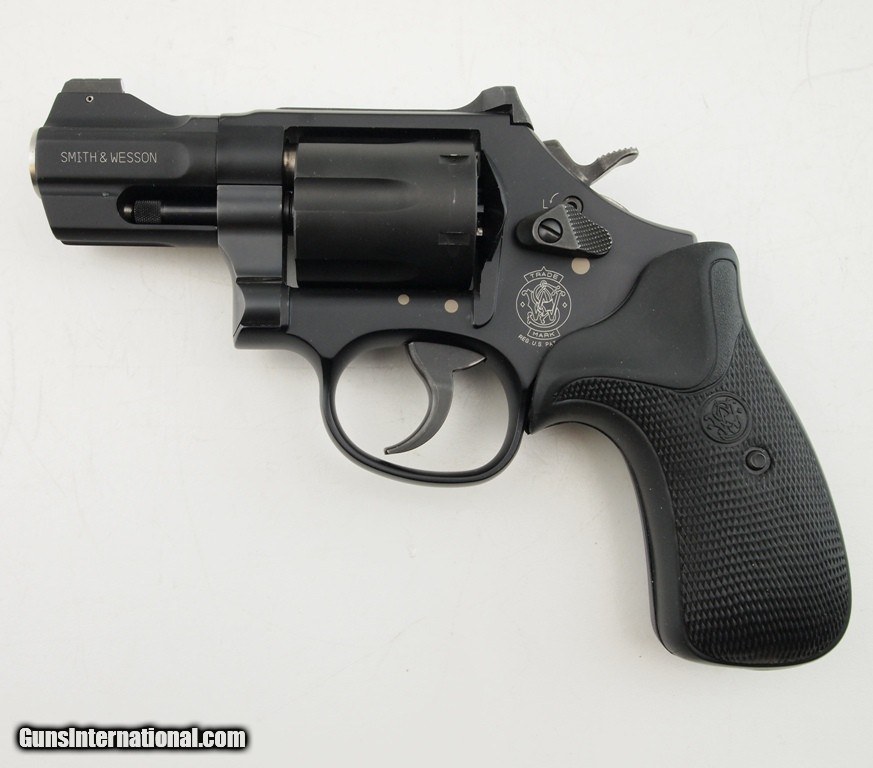

Model 315 – numit si Night Guard, introdus in 2008 la Shot Show si produs pana in 2010, este primul model pe K frame cu 6 cartuse realizat cu corpul din aliaj din Aluminiu si Scandiu. Are o teava de 2,5 inch, iar revolverul este realizat in calibrul .38 Special, dar accepta si incarcatura +P. Desi are catari fixe, ele sunt interschimbabile, in ideea ca se pot inlocui cu altele, de exemplu catarea noua cu fibra optica sau inaltatorul se poate schimba cu alt model, si de ce nu, chiar cu unul ajustabil.

Sumarizare modele cu inaltator reglabil: Modelul 15 este varianta cu inaltator ajustabil al Model 10. Modelele 15 si 67 sunt practic acelasi model in .38 Special doar ca difera culoarea. Similar in calibrul .357 Magnum sunt si modelele 19 si 66 care sunt practic acelasi revolver doar ca difera culoarea. Diferenta dintre cele doua perechi 15/67 si 19/66 o face doar calibrul. Modelul 68 este copia lui model 66 doar ca in calibrul .38 Special si Model 14 este primul model cu inaltator reglabil. Tot in calibrul .38 Special este si modelul 315 care are corpul din aliaj Al-Sc.

Bibliografie:
– Smith & Wesson weapons catalog 4th edition
– Smith & Wesson – Wikipedia
Luckygunner.com
